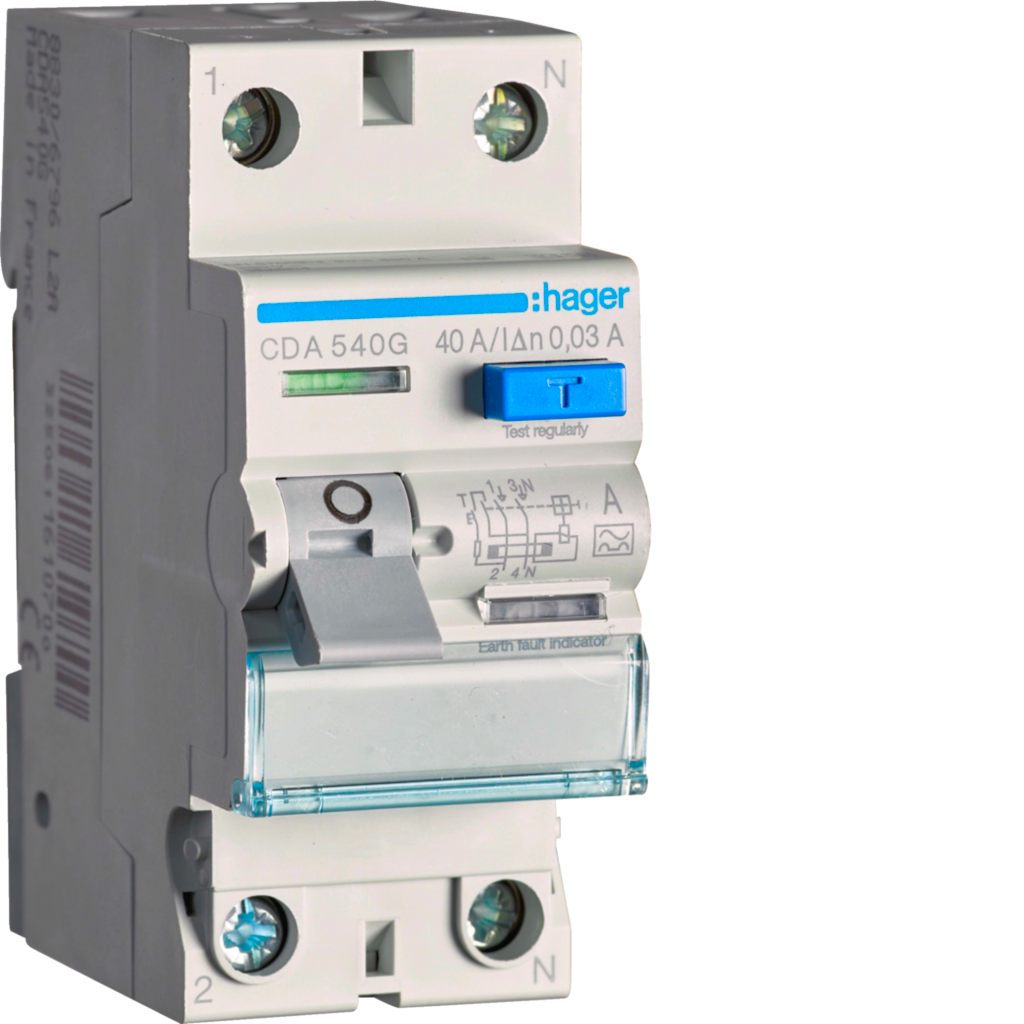

Hager – CDA540G – Aardlekschakelaar – 2-polig – 40 A – 30 mA – Type A

Technische eigenschappen

• Pool­type: 1P+N

• Nomi­nale stroom: 40 A
• Nomi­nale aard­lek­stroom Idn: 30 mA
• Inschakel- en uitschakel­ver­mogen ldm: 0,63 kA
• Nomi­nale voor­waar­de­lijke kort­sluit­stroom Inc volgens EN61008-1: 6 kA
• Nomi­nale stroom bij -25°C: 40 A
• Nomi­nale stroom bij -20 °C: 40 A
• Nomi­nale stroom bij -15°C: 40 A
• Nomi­nale stroom bij -10°C: 40 A
• Nomi­nale stroom bij -5°C: 40 A
• Nomi­nale stroom bij 0 °C: 40 A
• Nomi­nale stroom bij 5°C: 40 A
• Nomi­nale stroom bij 10°C: 40 A
• Nomi­nale stroom bij 15°C: 40 A
• Nomi­nale stroom bij 20 °C: 40 A
• Nomi­nale stroom bij 25°C: 40 A
• Nomi­nale stroom bij 30°C :40 A
• Nomi­nale stroom bij 35°C: 40 A
• Nomi­nale stroom bij 40 °C: 40 A
• Nomi­nale stroom bij 45 °C: 38 A
• Nomi­nale stroom bij 50 °C: 37 A
• Nomi­nale stroom bij 55°C: 34 A
• Nomi­nale stroom bij 60°C: 30 A
• Nomi­nale stroom bij 65°C: 26 A
• Nomi­nale stroom bij 70°C: 21 A

• Aandraai­mo­ment aansluit­klem boven: 2,80 NM
• Aandraai­mo­ment aansluit­klem onder: 2,80 NM
• Type bovenaansluiting voor modulaire componenten: Schroefaansluiting
• Type onderaansluiting voor modulaire componenten: Schroefaansluiting
• Aandraai­mo­ment: 2,80 NM

• Nomi­nale span­ning Ue: 230 V
• Type voeding: AC
• Nomi­nale isola­tie­span­ning Ui: 500 V
• Nomi­nale stoot­houd­span­ning Uimp: 4000 V
• Maximale werk­span­ning: 253 V

• Frequentie: 50 – 50 Hz

• Aantal modulen: 2

• Geschikt voor DIN-rail: Ja

• Type aard­lek­be­vei­li­ging: A
• IP-be­scher­mings­klasse (Ingress Protec­tion): IP20

• Aansluit­door­snede in-/­uit­gang met schroe­ven, voor massieve aders: 1 – 25 mm²
• Aansluit­door­snede in-/­uit­gang met schroefaansluiting met soepele aders: 1 – 16 mm²
• Aansluit­door­snede soepele ader: 16 mm²
• Aansluit­door­snede massieve ader: 25 mm²

• Totaal vermo­gens­ver­lies onder IN: 6,24 W

• Max. hoogte: 2000 m

• Elektrische levens­duur in aantal cycli: 2000
• Maximale aantal mecha­ni­sche schakelingen: 4000

• Aansluit­wijze: Schroefaansluiting
• Uitlij­ning bovenaansluiting voor modulaire componenten: Versprongen
• Uitlij­ning onderaansluiting voor modulaire componenten: Versprongen

• Hoogte: 83 mm
• Breedte: 35 mm
• Diepte: 70 mm
