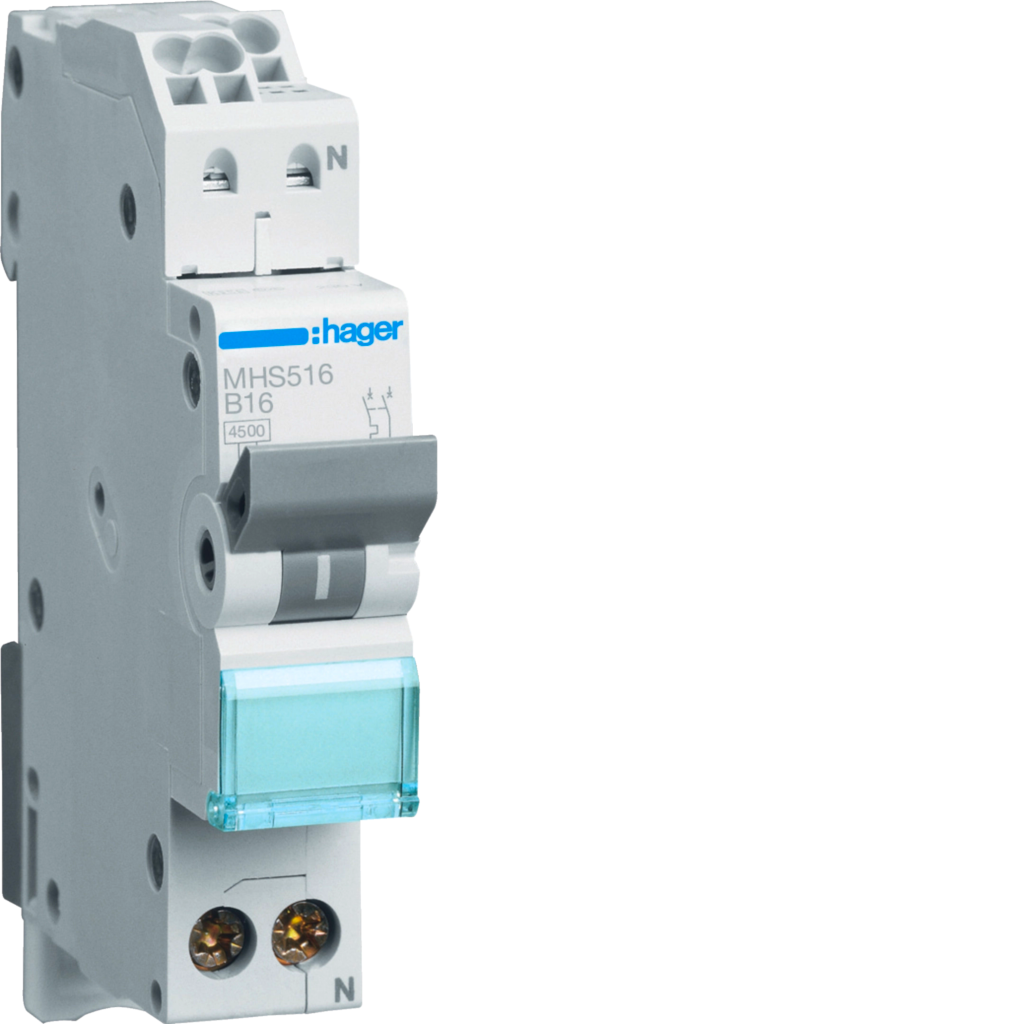

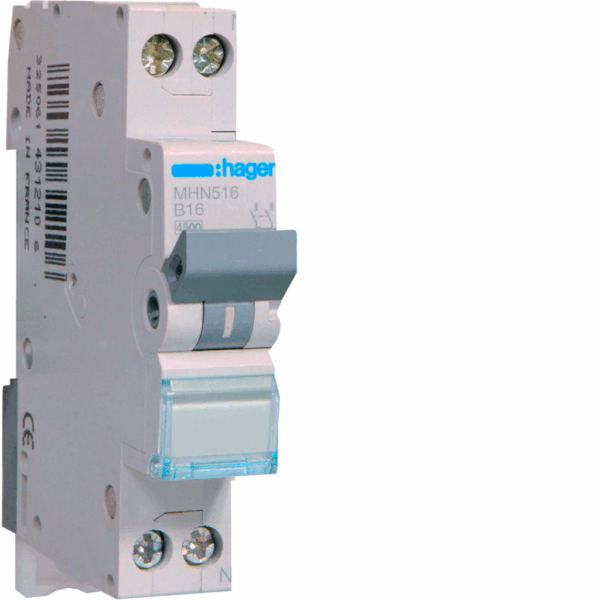

Hager – MHS516 – Installatieautomaat – B16 – 16 A – 1p+N – 4,50 kA – Quickconnect

Technische eigenschappen

Uitvoe­ring

• Pool­type: 1P+N
• Afschakel­ka­rak­te­ris­tiek: B

Stroom / tempe­ra­tuur

• Nomi­nale stroom: 16 A
• Bedrijfs­uitschakel­ver­mogen volgens EN 60898: 4,50 kA
• Uitschakel­ver­mogen Icn bij 230 VAC conform IEC 60898-1: 4,50 kA
• Min/­max. drem­pel­waarde ther­mi­sche bevei­li­ging bij AC: 1,13 – 1,45 A
• Min/­max. drem­pel­waarde ther­mi­sche bevei­li­ging bij gelijk­stroom: 1,13 – 1,45 A
• Nomi­nale stroom bij -25°C: 20,10 A
• Nomi­nale stroom bij -20 °C: 19,70 A
• Nomi­nale stroom bij -15°C: 19,40 A
• Nomi­nale stroom bij -10°C: 19,10 A
• Nomi­nale stroom bij -5°C: 18,70 A
• Nomi­nale stroom bij bij 0 °C: 18,30 A
• Nomi­nale stroom bij 5°C: 18 A
• Nomi­nale stroom bij 10°C: 17,60 A
• Nomi­nale stroom bij 15°C: 17,20 A
• Nomi­nale stroom bij 20 °C: 16,80 A
• Nomi­nale stroom bij 25°C: 16,40 A
• Nomi­nale stroom bij 30°C: 16 A
• Nomi­nale stroom bij 35°C: 15,60 A
• Nomi­nale stroom bij 40 °C: 15,10 A
• Nomi­nale stroom bij 45 °C: 14,70 A
• Nomi­nale stroom bij 50 °C: 14,20 A
• Nomi­nale stroom bij 55°C: 13,80 A
• Nomi­nale stroom bij 60°C: 13,30 A
• Nomi­nale stroom bij 65°C: 12,80 A
• Nomi­nale stroom bij 70°C: 12,20 A
• Correc­tie­factor nomi­nale stroom voor 2 tegen elkaar geplaatste installatie­au­to­maten: 1
• Correc­tie­factor nomi­nale stroom voor 3 tegen elkaar geplaatste auto­maten: 0,95
• Correc­tie­factor nomi­nale stroom voor 4 en 5 tegen elkaar geplaatste installatie­au­to­maten: 0,90
• Correc­tie­factor nomi­nale stroom voor 6 tegen elkaar geplaatste appa­raten: 0,85

Belang­rijkste elektrische eigen­schappen

• Nom. kort­sluit­afschakel­ver­mogen Icn volgens IEC 60898-1: 4,50 kA

Installatie, montage

• Aandraai­mo­ment aansluit­klem onder: 1,90 NM
• Type bovenaansluiting voor modulaire componenten: quickconnect
• Type onderaansluiting voor modulaire componenten: Schroefaansluiting
• Aandraai­mo­ment: 1,90 NM

Span­ning

• Nomi­nale span­ning Ue: 230 – 240 V
• Type voeding: AC
• Nomi­nale isola­tie­span­ning Ui: 500 V
• Nomi­nale stoot­houd­span­ning Uimp: 4000 V
• Maximale werk­span­ning: 253 V
• Over­span­nings­ca­te­gorie volgens IEC 60947-1: 3

Frequentie

• Frequentie: 50 – 60 Hz

Capa­ci­teit

• Aantal modulen: 1

Vermogen

• Totaal vermo­gens­ver­lies onder IN: 4,20 W

Gebruiks­voor­waarden

• Bedrijf­s­tem­pe­ra­tuur: -25 – 70 °C
• Max. hoogte: 2000 m

Levens­duur

• Elektrische levens­duur in aantal cycli: 1000
• Maximale aantal mecha­ni­sche schakelingen: 20000

Veilig­heid

• IP-be­scher­mings­klasse (Ingress Protec­tion): IP20

Aansluiting

• Aansluit­door­snede uitgangen quickconnect met massieve aders: 1,5 – 4,0 mm²
• Aansluit­door­snede uitgangen quickconnect met soepele aders: 1,5 – 4,0 mm²

Aansluitmogelijk­heden

• Aansluit­wijze: quickconnect
• Uitlij­ning bovenaansluiting voor modulaire componenten: Versprongen
• Uitlij­ning onderaansluiting voor modulaire componenten: Versprongen

Afme­tingen

• Hoogte: 86 mm
• Breedte: 17,50 mm
• Diepte: 70 mm
